用DeepSeek一键生成论文图表：柱状图/技术路线图/流程图全攻略
很多写论文的小伙伴都会遇到一个问题——论文图表太麻烦了！柱状图、折线图等数据图表，以及技术路线图、流程图等示意图，既要准确表达研究内容，又要符合学术规范，手动制作耗时费力。借助DeepSeek，只需简单操作即可一键生成各类专业图表，无需编程基础也能轻松上手。…
很多写论文的小伙伴都会遇到一个问题——论文图表太麻烦了！柱状图、折线图等数据图表，以及技术路线图、流程图等示意图，既要准确表达研究内容，又要符合学术规范，手动制作耗时费力。借助DeepSeek，只需简单操作即可一键生成各类专业图表，无需编程基础也能轻松上手。本文将详细介绍如何利用DeepSeek快速生成论文所需图表，并提供实用指令模板，助你高效完成论文可视化任务。
图表生成技术基础
1. 使用Chart.js生成数据可视化图表
- 基于HTML5的开源图表库，支持柱状图、折线图、饼图、火山图等多种图表类型
- 优势：响应式布局，配色丰富，支持交互展示
- 局限：需具备基础HTML知识（可由DeepSeek自动生成代码）
2. 使用Mermaid生成流程图与技术路线图
- 轻量级文本绘图工具，通过代码描述图形结构
- 优势：无需设计软件，易于修改，支持导出SVG/PDF格式
- 局限：复杂样式需手动调整优化
图表实战教程（附精准指令）
使用DeepSeek生成数据图表仅需两步：
第一步：输入标准化指令
通用指令公式： 生成[图表类型]，用于展示[数据用途]，要求： 1. 图表样式：[图表参数] 2. 数据呈现：[数据标注规则] 3. 学术规范：[期刊/格式/配色要求] 示例模板： "我是一个[XX专业]方向的研究生，正在撰写关于[XXX研究主题]的论文，需要将以下实验数据可视化，请使用Chart.js结合html2canvas库绘制[折线图/柱形图]并输出可运行代码。"

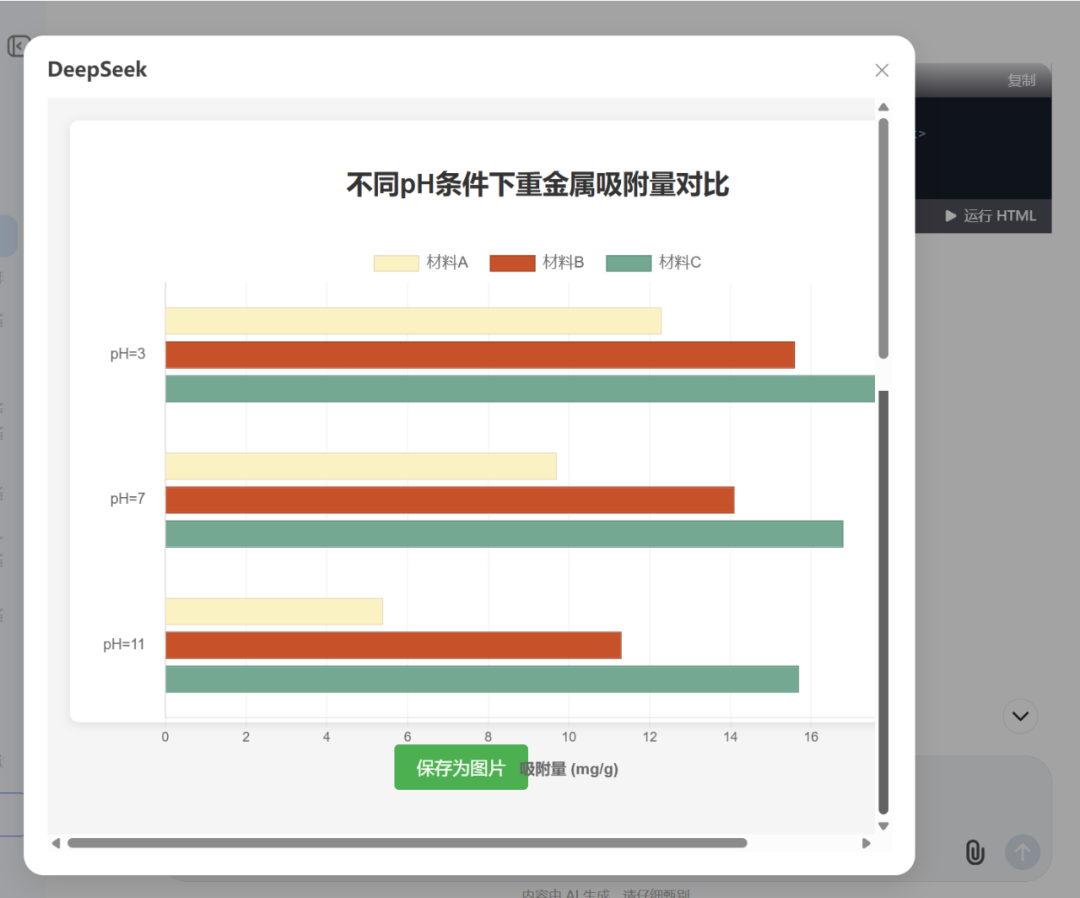

第二步：运行代码并导出图表

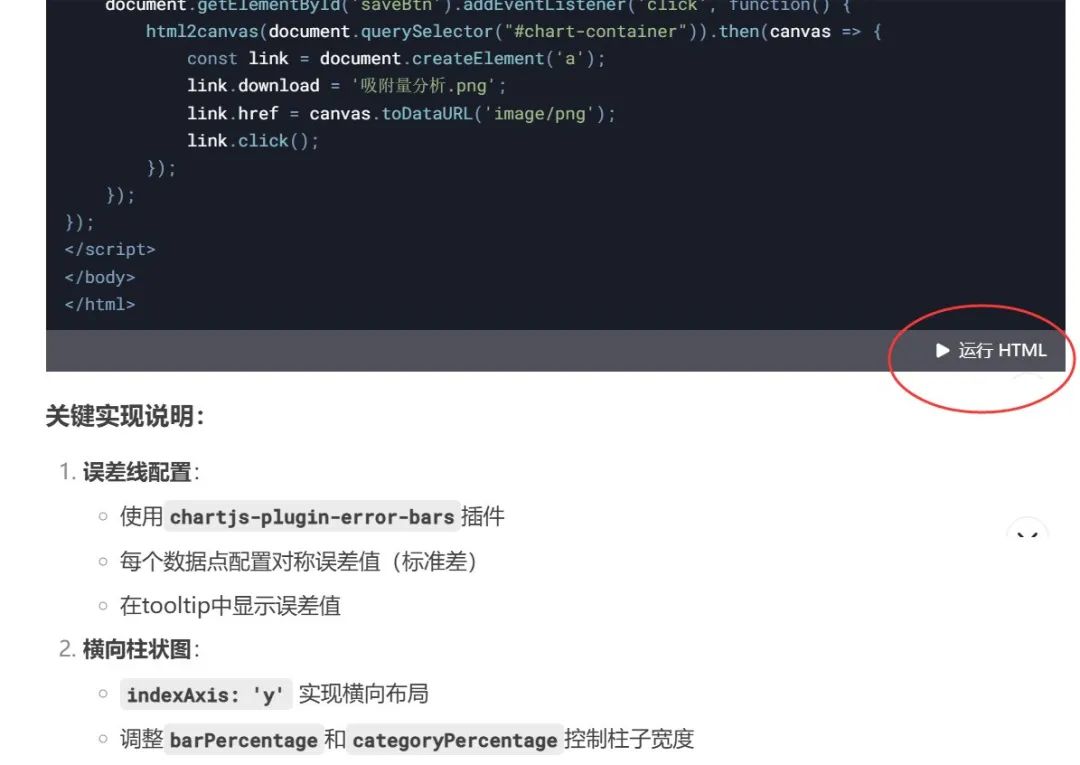

生成代码后，点击“运行HTML”即可预览图表，支持直接导出为高清图片使用。

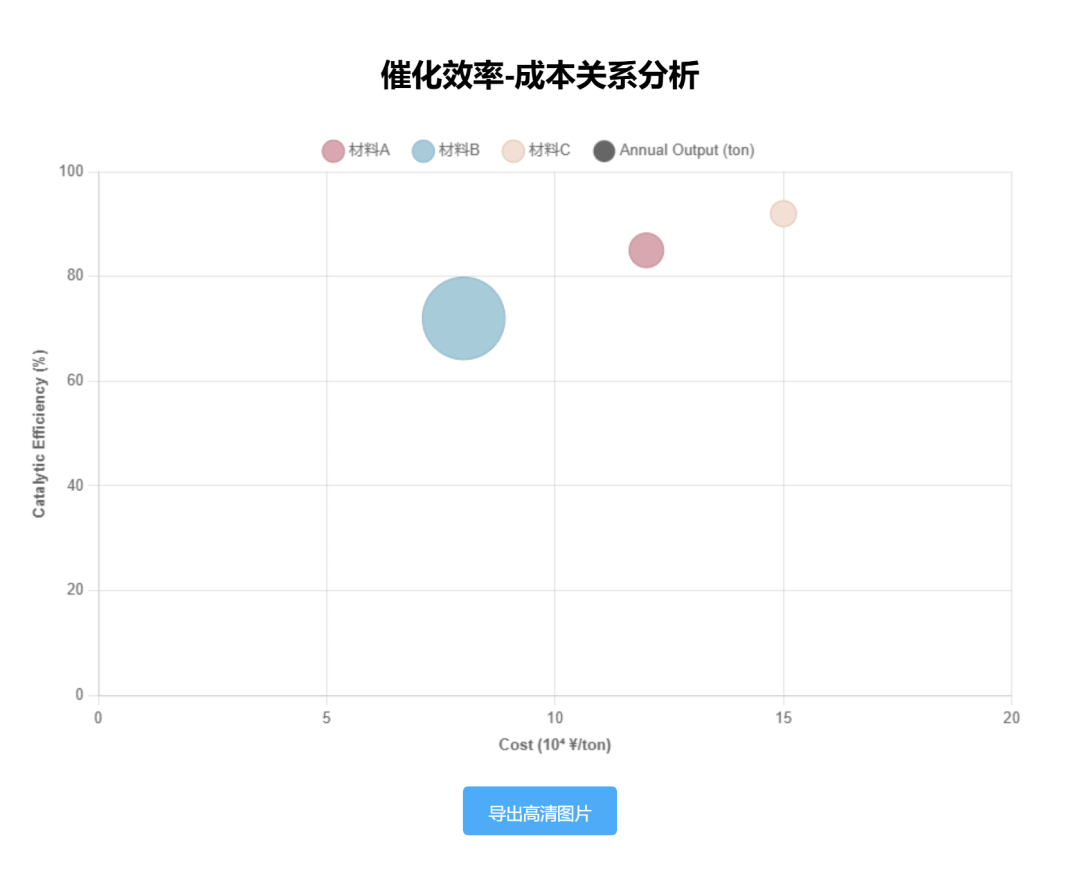

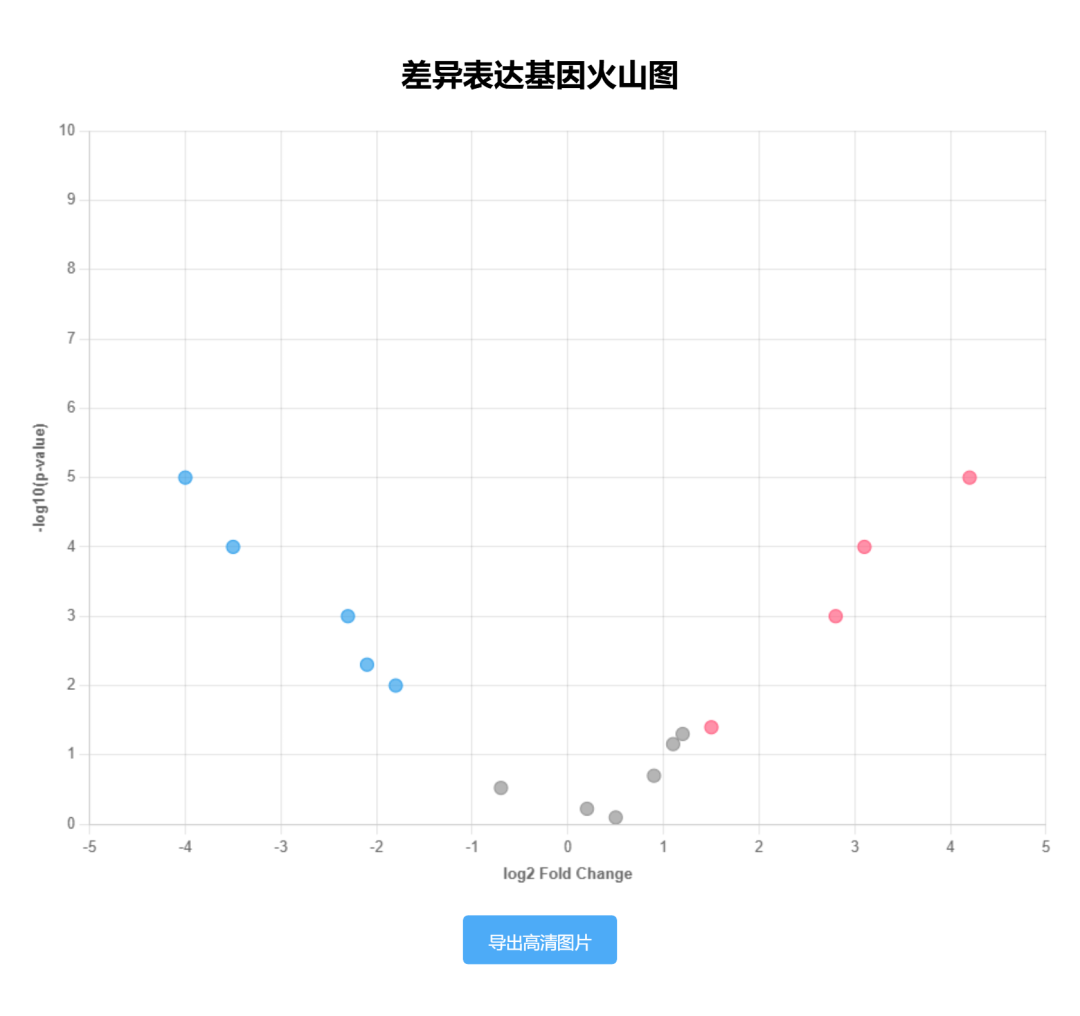

该方法同样适用于火山图、气泡图、饼图等数十种数据可视化图表。

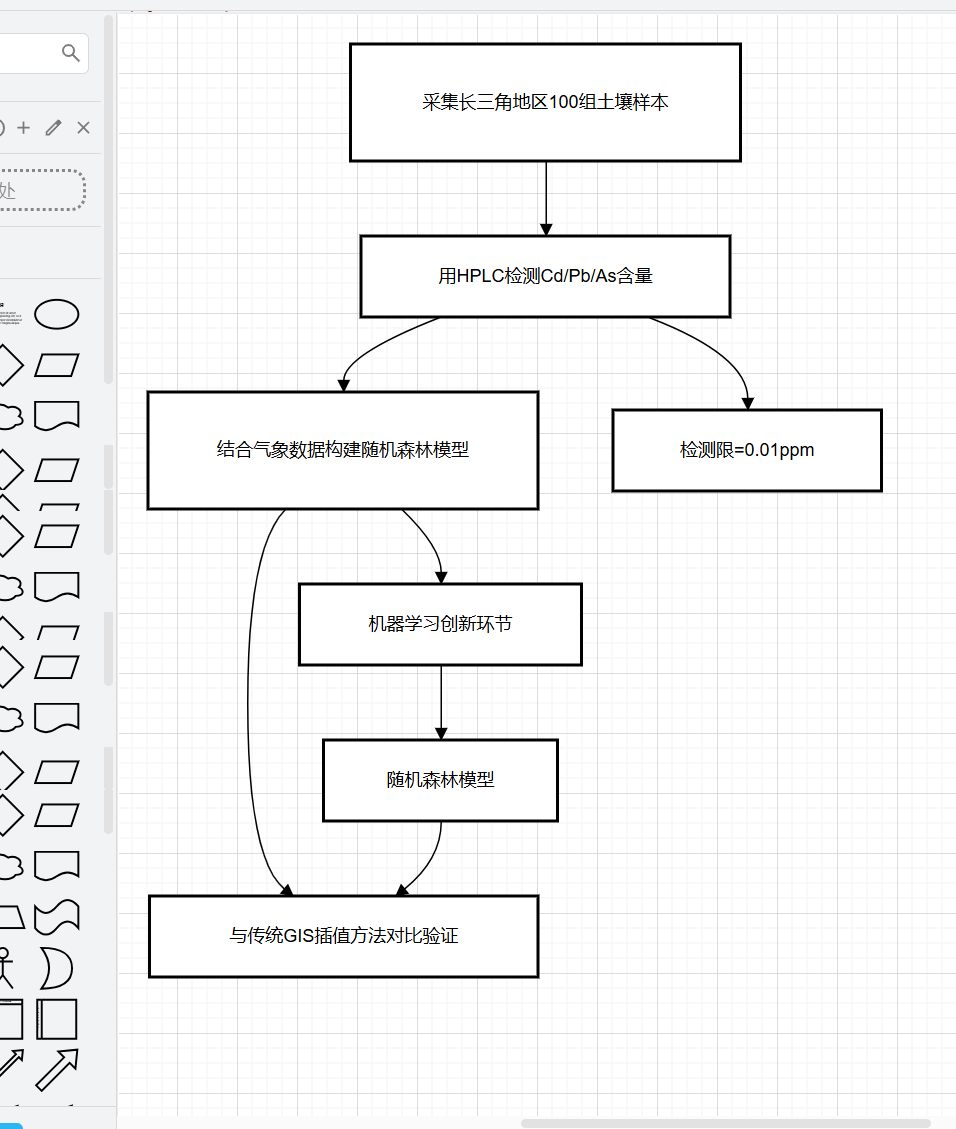

技术路线图与流程图生成方法
指令模板：
"使用Mermaid生成[纵向/横向]技术路线图：
阶段1：[内容描述]（图标=[数据库/显微镜/神经网络]）
阶段2：[内容描述]（图标=[试管/齿轮/算法]）
阶段3：[内容描述]（创新点高光=[是/否]）
要求：
1. 使用[蓝色渐变/灰色商务]风格
2. 关键步骤用[红色边框/虚线框]标注
3. 箭头类型=[单向/双向/圆角]"

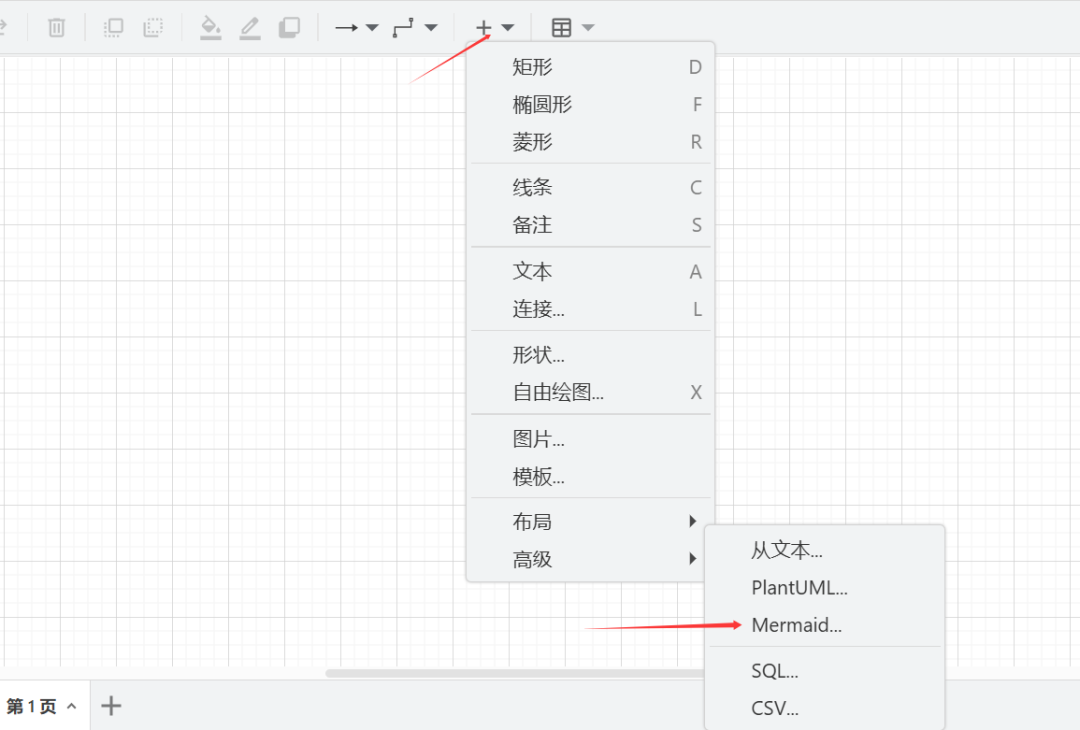

生成代码后，复制至Mermaid兼容工具（如draw.io）中粘贴即可生成图表，并支持二次编辑。
粘贴代码即可生成图表，还可以二次编辑。
常见图表指令模板参考
柱形图示例： "生成柱状图，对比[组A/组B/组C]在[X条件/Y条件/Z条件]下的数据，数值矩阵为：[ [数据1,数据2], [数据3,数据4], [数据5,数据6] ]，要求添加图例和坐标轴标签" "绘制[横向/纵向]分组柱状图，X轴标签为[标签1,标签2,标签3]，每组包含[数字]个柱子，数据矩阵：[ [行1数据], [行2数据], [行3数据] ]，要求： 1. 误差线类型=[标准差/标准误]，值：[ [误差1,误差2], [误差3,误差4] ] 2. 配色方案=[Nature/IEEE/Elsevier]" 折线图示例： "生成折线图，展示[X轴变量]从[起始值]到[结束值]时，[变量A]和[变量B]的变化趋势，数据点：[变量A数据], [变量B数据]" "绘制双Y轴折线图： - 左Y轴：[轴名称]（范围[最小值]-[最大值]），曲线1数据：[数据列] - 右Y轴：[轴名称]（范围[最小值]-[最大值]），曲线2数据：[数据列] 要求： 1. 曲线1用[实线/虚线]，颜色=[色号] 2. 添加显著性标记（*p<0.05, **p<0.01）在[时间点] 3. 图例位置=[右上角/底部居中]" 技术路线图示例： "绘制技术路线图，包含[步骤1]→[步骤2]→[步骤3]→[步骤4]四个模块，使用箭头连接" 流程图示例： "绘制实验流程图，展示从[材料制备]到[数据分析]的[数字]个关键步骤" "生成符合[ACS/Springer]规范的实验装置图： - 设备1：[名称]（连接口=[磨口/法兰]） - 设备2：[名称]（参数标注=[温度℃/流速mL/min]） - 连接方式：[箭头/管线]（标注=[条件1/条件2]） 要求： 1. 使用[黑白/彩色]模式 2. 设备间距=[紧凑/宽松]" 若生成代码报错，可反馈给DeepSeek重新生成，通过迭代优化获得理想结果。
