DeepSeek科研绘图攻略：技术路线图/数据图表轻松搞定

论文写作神器~ https://geminiai.asia/list/#/home https://chatgpt-plus.top/list/#/home，https://all.trygpt.asia/ 不少科研人员常使用DeepSeek辅助论文写作。除了文字组织与逻辑梳理，它还能高效生成各类科研图表。无论是折线图、柱状图、火山图，还是技术路线图，均可通过AI辅助完成。无需掌握编程或绘图软件，只需清晰描述需求，复制粘贴指令，即可快速生成符合论文标准的图表。

一、DeepSeek绘制图表的两种方式

利用 DeepSeek 生成前端代码，实现图表可视化

通过简洁指令，DeepSeek 可生成基于 Chart.js 的完整 HTML 代码，将数据转化为可嵌入网页或导出为图片的交互式图表。

1. Chart.js：基于HTML5的JavaScript图表库

**适用场景：**折线图、柱状图、饼图、散点图、火山图等常见科研图表

2. Mermaid：专用于流程图与技术路线图的文本生成工具

**适用场景：**技术路线图、实验流程图、系统框图、因果关系图等结构化图形。复杂布局可通过微调代码优化，大幅节省手动绘图时间。 **策略建议：**基础图表可直接用Mermaid或Chart.js生成；复杂需求可导出代码至MATLAB或Python进行深度处理。

二、模板指令

1. 数据图表指令模板

"我是一个[XX专业]方向的研究生，正在写关于[XXX研究主题]的论文，需要将以下[实验数据]可视化，请以[Chart.js结合html2canvas库]绘制[折线图/柱形图等图形]——[输入数据]" 只需替换括号内容并明确图表类型和数据格式，AI即可返回可运行代码，生成图像后可直接下载使用。 使用示例1：

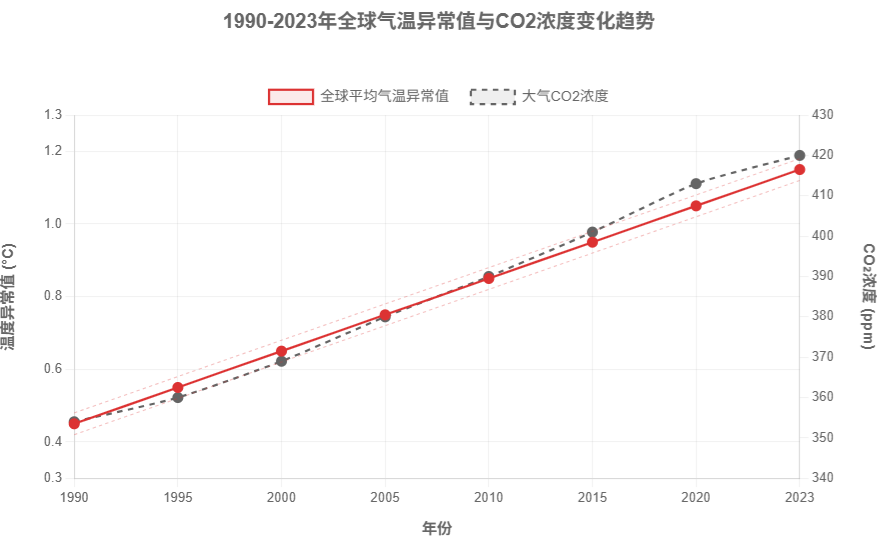

我是一个环境科学专业的研究生，正在研究全球年平均气温与CO2浓度的长期变化趋势。需绘制包含多个数据系列和置信区间的折线图，用于论文结果分析。请使用 Chart.js 结合 html2canvas 库，绘制多系列折线图，要求具有专业学术风格。 数据：【......】 图表要求： - 采用双Y轴设计，左侧为温度轴，右侧为CO2浓度轴 - 气温数据用红色折线表示，并添加浅红色填充的置信区间 - CO2数据用深灰色虚线表示 - 添加图例和标题："1990-2023年全球气温异常值与CO2浓度变化趋势"，坐标轴标签需包含单位 DeepSeek生成示例： 使用示例2： 我是一个城市规划研究生，研究城市不同区域24小时人流密度模式，需用时序热力图可视化。请使用 Chart.js 和 html2canvas 绘制热力图。 数据：【......】 图表要求： - 使用颜色梯度表示密度（低：绿色 → 高：红色） - 在每个格子中显示具体数值 - 添加颜色刻度条 - 标题："城市不同区域24小时人流密度热力图" DeepSeek生成示例：

2. 科研技术路线图指令模板

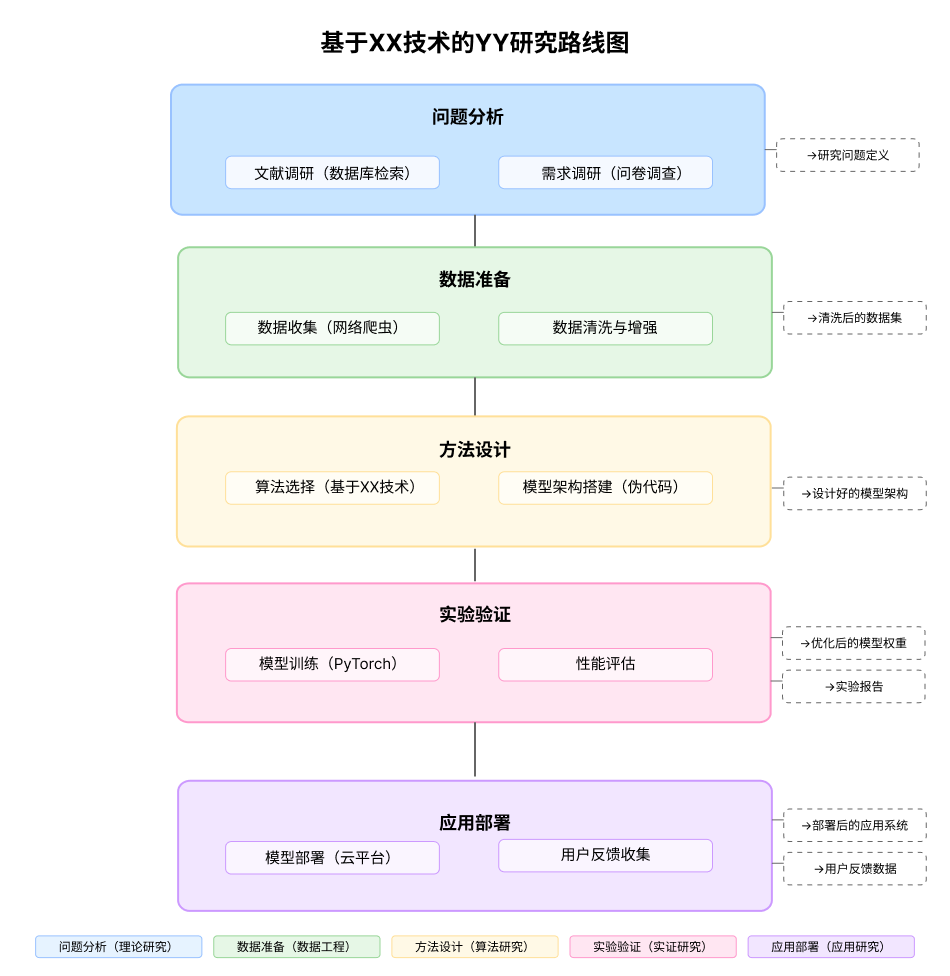

请生成一张科研风格的SVG矢量技术路线图，主题为【......】。采用自上而下的垂直布局，包含5个主要模块，每个模块用低饱和度圆角矩形色块包裹，颜色建议使用低饱和度的蓝、绿、黄、紫、灰，符合Nature期刊视觉风格。 内容与结构：【......】 格式要求：

• 模块间用直线箭头连接，清晰展示步骤顺序与分支合并
• 模块内步骤节点为浅色圆角矩形，文字简洁
• 整体风格简洁现代，无多余图标，纯白背景
• 每个模块底部中央添加长条小色块作为标签，颜色与主模块一致但略深
• 保持所有圆角弧度、箭头样式和线条粗细的视觉一致性 DeepSeek生成示例： 操作建议：
• 先梳理清楚研究步骤或实验流程，再填入模板
• 可先让AI提炼关键节点，生成Mermaid代码，或导出SVG在Figma、draw.io等工具中进一步优化
• 调整文字长度与配色，提升整体可读性与美观度 从数据图表到技术路线图，DeepSeek 能将复杂的代码与设计需求转化为简单指令。无需精通编程或设计软件，只要会描述、会复制，就能快速产出专业、规范的科研图表。将原本耗时的绘图工作交给AI，把更多时间留给核心科研任务。
